中国设计工作室本图设计（BENTU Design）开发了一种方法，可以将拆除城中村的建筑垃圾转化为3D打印的公共家具，最终材料中可回收固体废弃物的含量高达85%。该项目名为“无机生长”（Inorganic Growth），目前已完成两件作品：一把名为PU的椅子和一个名为YOU的凳子，均由碎混凝土、砖块和砂浆制成。

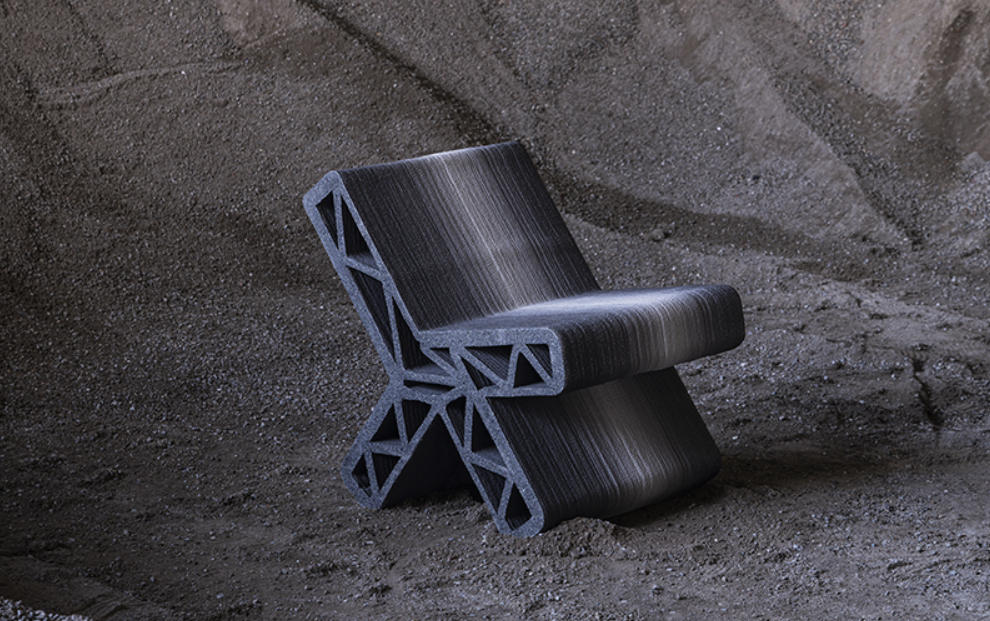

图片来源：BENTU DESIGN
材料制备过程技术要求很高。拆除废料首先经过颚式破碎机进行初级破碎，然后经过反击式破碎机进行二级成形。多层振动筛分按粒径分离骨料。细粉部分约占废料总量的30%至35%，在与粉煤灰、矿渣粉和硅粉等工业副产品混合制成胶凝材料之前，需进行机械和化学活化处理。粒径在3至6毫米范围内的粗骨料构成可打印混合料的结构骨架。
为了解决再生骨料普遍存在的高吸水率问题，BENTU公司采用纳米悬浮液表面改性技术，将吸水率从8%~10%降低至3%~5%，并将界面过渡区的强度提升了40%以上。触变剂和人工智能辅助的混合优化技术，在保证材料结构性能的同时，也使其具备了良好的可打印性。最终制成的家具抗压强度达到106.25 MPa，抗弯强度达到12.28 MPa。

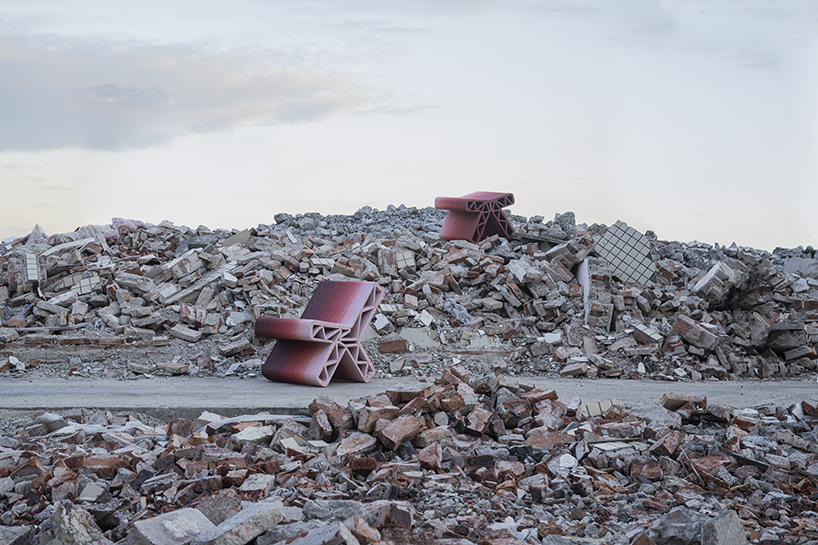

图片来源：BENTU DESIGN
色彩并非事后添加，而是直接取材于拆迁现场。BENTU运用图像处理算法分析被拆毁村庄的照片，从瓦砾中提取出具有代表性的色彩值：砖块呈现铁红色调，混凝土呈现水泥灰色调，风化表面呈现柔和的绿色调，釉面陶瓷碎片呈现蓝绿色调。工作室采用双打印头和熔融沉积成型（FDM）技术，构建了一个渐变控制系统，能够沿垂直打印轴分布颜料，从而创造出模拟地质剖面层理的色彩过渡效果。
该项目在运营方面最引人注目的或许是移动式处理单元。BENTU公司表示，通过在拆除现场直接安装破碎、分拣和打印设备，材料利用率达到了92%。智能切片算法在不影响结构性能的前提下，平均减少了40%的材料消耗。
这款PU椅尺寸为715 x 580 x 720毫米，重110公斤。YOU凳子尺寸为580 x 430 x 540毫米，重70公斤。两款产品均提供五种配色：墨色、墨绿色、朱红色、茶棕色和天蓝色，且结构规格完全相同。未经处理的吸水率为1.73%，防水处理后降至0.34%。
来源：designboom.com
相关文章
